Громкоговорители предназначены для воспроизведения звуковых сигналов. В системах оповещения применяются устройства различных типов: потолочные, настенные или рупорные. Исполнение корпуса может быть для внутреннего или уличного использования. Главное отличие трансляционных от низкоомной акустики – это наличие согласующего трансформатора для подключения к линии 100В.

В системах звукового оповещения применяют усилители мощности звуковых сигналов с выходным напряжением 70 или 100В. Усилители данного типа называют трансляционными. Высокое выходное напряжение обеспечивает хорошее согласование нагрузки, позволяет подключать громкоговорители на протяженных линиях связи и при этом использовать кабель малого сечения.

Селектор зон предназначен для распределения сигнала от усилителя мощности на разные линии громкоговорителей. В качестве зон оповещения могут быть отдельные помещения, этажи здания, уличная территория и пр. Применение селектора зон позволяет осуществлять оповещение выборочно в отдельные зоны, комбинацию зон или одновременно на все зоны сразу.

Блок контроля линий применяется в системах СОУЭ для диагностики и контроля проводных линий громкоговорителей по различным параметрам: изменение сопротивления, короткое замыкание, обрыв, утечка на землю. В случае неисправности срабатывает звуковая и световая сигнализация. Различные блоки могут контролировать состояние через измерение сопротивления или по пилот-сигналу.

Модуль цифровых сообщений (Voice File или цифровой магнитофон) применяется в системах СОУЭ для воспроизведения заранее записанных речевых сообщений. Модуль сообщений может использоваться в ручном или автоматическом режиме в случае возникновения чрезвычайной ситуации для передачи сигнала "Внимание всем!", а также запуска других служебных сообщений. Сообщения хранятся в энергонезависимой памяти, как правило MP3 формата.

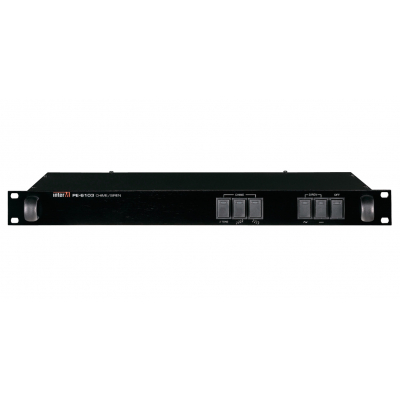

Блок тональных сигналов и сирен применяется в трансляционных системах и СОУЭ. Блок формирует различные тональные сигналы типа "Гонг" и "Сирена", которые можно использовать для привлечения внимания или в случае чрезвычайной ситуации. Передача сигналов возможна, как в ручном, так и автоматическом режиме через "сухие контакты".

В случае построения сложных систем СОУЭ применяется модульное оборудование с большим набором функций. Система строится с применением центрального контроллера, маршрутизатора сигналов, аварийных панелей и других блоков для подключения к существующим системам охранной-пожарной сигнализации или ГОЧС. Модульный принцип построения позволяет масштабировать и модернизировать систему в случае необходимости.

Таймер позволяет запрограммировать систему оповещения на работу в автоматическом режиме для передачи различных звуковых сигналов и управления другим оборудованием. Возможно составление недельного расписания, например, для сигналов привлечения внимания - это начало и окончание рабочего дня, обеденный перерыв и пр.

Телефонный интерфейс – это отдельный блок, который предназначен для сопряжения системы оповещения с телефонной линией связи. Используя любой стационарный или сотовый телефон, можно позвонить на определенный номер и выйти на громкую связь. Разграничение доступа осуществляется через ввод соответствующего пароля. Также возможно управление зонами оповещения или другим оборудованием.

Блок резервного питания обеспечивает бесперебойную работу оборудования СОУЭ в случае пропадания основного питания 220В. В аварийном режиме осуществляется автоматический переход на питание от внешних аккумуляторов 24В. Блок резервного питания включает автоматическое зарядное устройство. Также возможно резервирование питания с применением инверторных преобразователей с выходным напряжением 220В.

Микрофон предназначен для передачи речевых сообщений. Некоторые модели настольных микрофонов оснащены встроенным генератором тонального сигнала для привлечения внимания. Микрофонная панель – микрофон с встроенным селектором зон, позволяет создать удаленное рабочее место оператора для передачи сообщений и управления зонами.

Аттенюатор – прибор для регулировки громкости громкоговорителей в трансляционных системах. Аттенюатор предусматривает работу только с трансформаторными громкоговорителями 100В. В режиме чрезвычайной ситуации возможно принудительное включение громкоговорителей на максимальную громкость независимо от положения регулятора громкости. Управление осуществляется с помощью реле 24В или по 3-х проводной схеме.

В системах звукового оповещения для подключения громкоговорителей необходимо применять негорючий пожарный кабель типа КПСнг(А), FRLS или подобный. Сечение провода, как правило составляет от 0.75 до 2.5 мм. кв. и определяется исходя из мощности громкоговорителей и протяженности кабельной линии.
